Вот уже года два испытываю самодельный модуль ближнего света с функцией плавного включения. Плавное включение должно было способствовать живучести ламп ближнего света, но об этом позже...
Это уже вторая версия, первая была поболее в размерах. Главное было постараться влезть в габариты обычного реле. Собственно, что получилось:
Фактически заменяет собой обычное реле, только позволяет изменять яркость свечения ламп.
Детали: микроконтроллер Atmel Tiny 85, умный ключ-мосфет BTS660 или BTS443, [по вкусу, драйвер RS-485 для общения с главным модулем]. Ключи BTS660 или BTS443 в SMD исполнении выдерживают до 10А, а может и больше, плюс они поддерживают диагностику нагрузки, включают защиту по температуре и перегрузке, даже можно померить ток, при желании.
Плата из трех частей: питание, ключ и микроконтроллер с обвязкой.
Это уже вторая версия, первая была поболее в размерах. Главное было постараться влезть в габариты обычного реле. Собственно, что получилось:
Детали: микроконтроллер Atmel Tiny 85, умный ключ-мосфет BTS660 или BTS443, [по вкусу, драйвер RS-485 для общения с главным модулем]. Ключи BTS660 или BTS443 в SMD исполнении выдерживают до 10А, а может и больше, плюс они поддерживают диагностику нагрузки, включают защиту по температуре и перегрузке, даже можно померить ток, при желании.
Плата |
Плата из трех частей: питание, ключ и микроконтроллер с обвязкой.

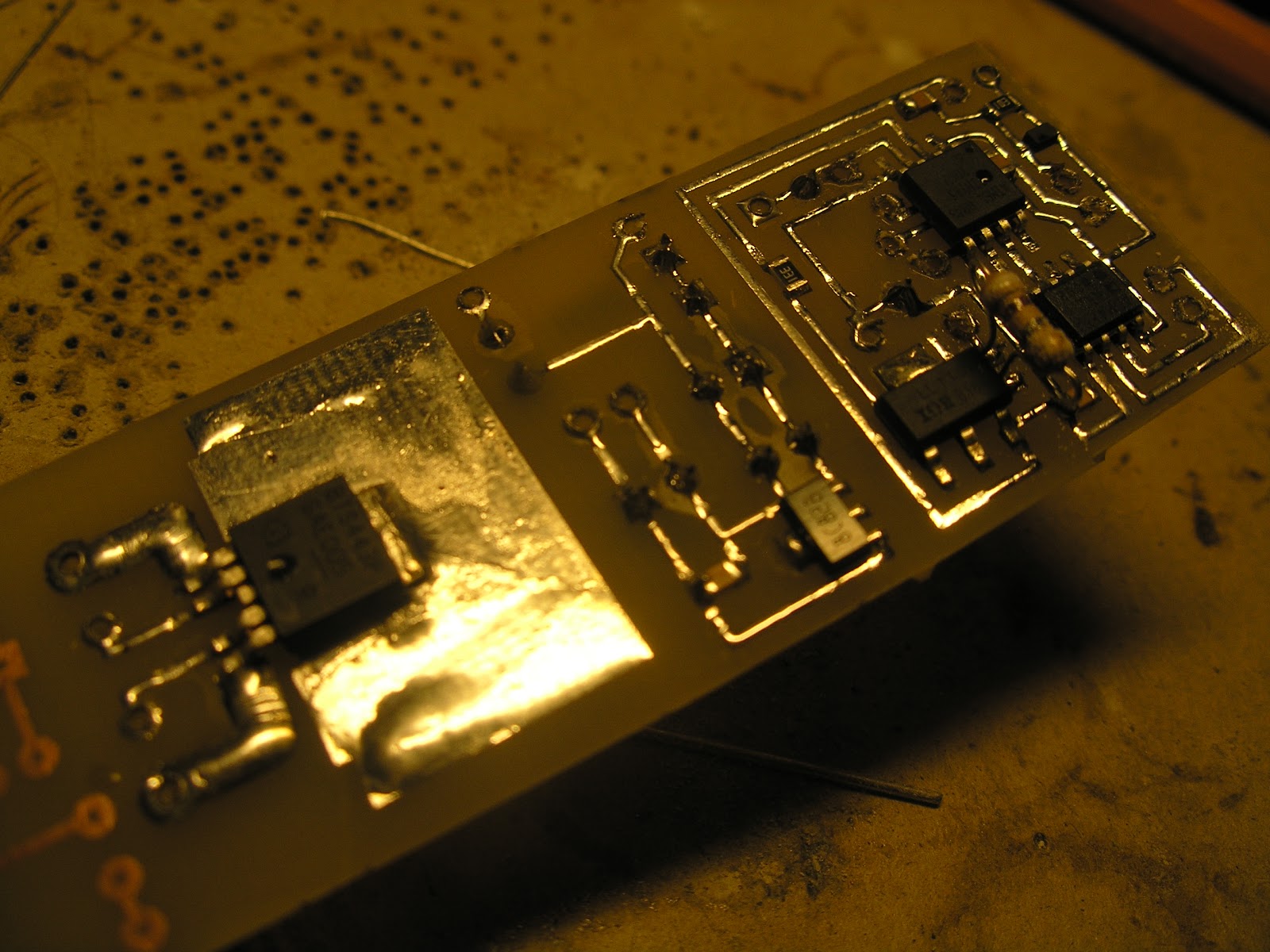

Плата с деталями |
Конструкция в сборе |
Для одновременной работы драйвера ADM485 и программатора добавлены 3 резистора между МК и драйвером по 470 Ом.
Отладка |
На всякий случай для охлаждения мосфета вывел медную пластину наружу, она греется, руку держать можно, но градусов 60 там есть.
Все хозяйство в корпусе реле |
Но... провода были толстые, проводов было много, все в корпус не влезло, но при желании это все можно сделать.
Теперь про плавное включение. Плавное включение с линейным ростом сделано с помощью ШИМ, без замера тока на данном этапе. Лампочки использую OSRAM +30%, которые светят чуть ярче, но от этого и работают чуть меньше. Стали ли они работать дольше?.. без плавного включения ламп хватало на полгода, пока статистика у меня есть по 6 лампам, 5 из которых проработали 6-7 месяцев, а последняя работает с 24 мая 2011 года :) Так что вывод один - ничего сказать о пользе плавного включения я по своему опыту не могу, по-хорошему, надо ограничивать ток. Сейчас в полный накал лампа светит через 5 секунд, от момента включения, возможно, надо этот интервал растянуть. Так же возможно, что наилучший результат даст какой-нибудь особый температурный режим лампы, известный только производителю)
В любом случае, хочу теперь попробовать принудительно снизить яркость в определенных режимах, например при "езде" в пробках и даже просто на хорошо освещенной дороге не нужны все 100% яркости, хватит и 90%, может и 80%, не в ущерб безопасности. Т.е. общая освещенность+скоростной режим.
Ради интереса посчитал стоимость, по ценам одного из розничных магазинов:
Atmel Tiny 85 | 80 руб. |
BTS660 | 150-300 руб. |
/ BTS443 | 75 руб. |
ADM485 | 50 руб. |
78L05 (SOT-89) | 15 руб. |
Все остальное | 100-150 руб. |
Итого | от 320 до 600 руб. |
То есть, чтобы оно себя окупило, надо чтобы, например, две лампы отработали двойной ресурс. Или четыре лампы хотя бы на половину дольше, т.е. 9 месяцев... вообщем, дело не быстрое.
PS только вспомнил тут про долго работающую лампу, как она перегорела. Рекорда не будет: с 24 мая по 21 января, около 8ми месяцев.
PS только вспомнил тут про долго работающую лампу, как она перегорела. Рекорда не будет: с 24 мая по 21 января, около 8ми месяцев.
